• 光纖式雷射焊補機

YAG 雷射焊接機

專為模具修補行業量身訂做的雷射焊接機,適用於中小型工模具及機械零件修補的雷射焊接機,普遍應用於手機、數位3C產品、眼鏡、玩具等模具製造和成型行業,可補焊各種模具鋼、不鏽鋼、碳鋼、貴金屬及極硬材料等。
型號 : NA-MLW-200S,NA-MLW-300S,NA-MLW-400S

YAG 雷射焊接機 | 專為模具修補行業量身訂做的焊接機 - 億權科技

YAG 雷射焊接機 | 專為模具修補行業量身訂做的焊接機 - 億權科技 1

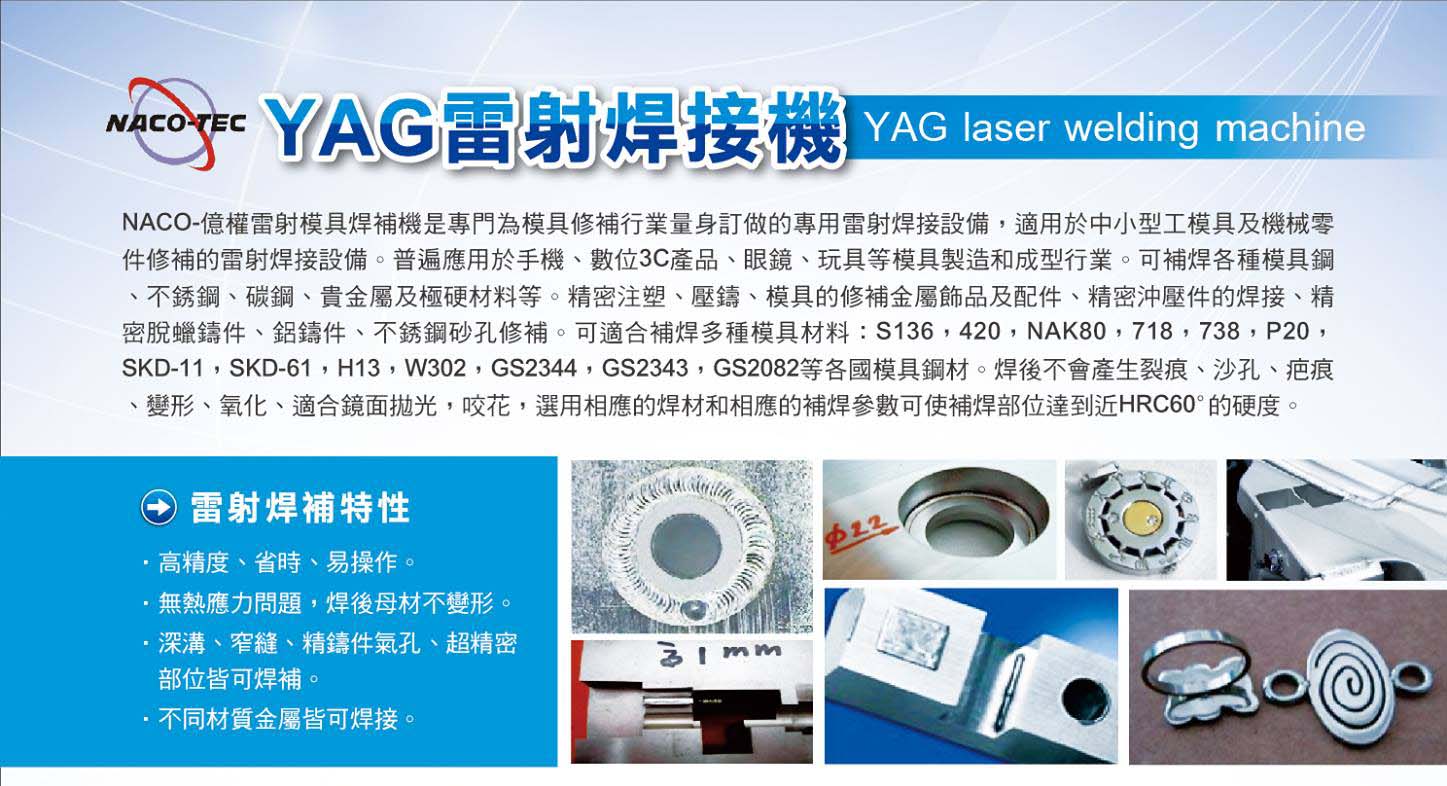

億權雷射焊補機是專門為模具修補行業量身訂做的雷射焊接機,適用於中小型工模具及機械零件修補的雷射焊接機,普遍應用於手機、數位3C產品、眼鏡、玩具等模具製造和成型行業,可補焊各種模具鋼、不鏽鋼、碳鋼、貴金屬及極硬材料等。精密注塑、壓鑄、模具的修補金屬飾品及配件、精密沖壓件的焊接、精密脫蠟鑄件、鋁鑄件、不鏽鋼砂孔修補,可適合補焊多種模具材料,焊補後不會產生裂痕、沙孔、疤痕、變形、氧化、適合鏡面拋光,選用相應的焊材和相應的補焊參數可使補焊部位達到近HRC60的硬度。

HRC是什麼?

HRC表示試驗載荷1471.1N(150KG-F)使用頂角為120度的金剛石圓錐頭試壓,對於硬度較高的製刀材料,製刀界通用HRC來表示刀鋒硬度,比如HRC60即代表在試驗載荷為1471.1N、使用頂角為120度的金剛石圓錐壓頭時,被試材料的壓痕深度為0.08MM。

簡單來說,硬度越高抗磨損能力越高,但脆性也越大,硬度最高不超過60HRC。

通常一把好刀的刀刃硬度應在洛氏硬度50HRC以上,60HRC以下。

這是由洛克威爾(S.P.Rockwell)在1921年提出來的,是使用洛氏硬度計所測定的金屬材料的硬度值。該值沒有單位,只用代號“ HR”表示。

YAG 雷射焊接機 | 專為模具修補行業量身訂做的焊接機 - 億權科技 2

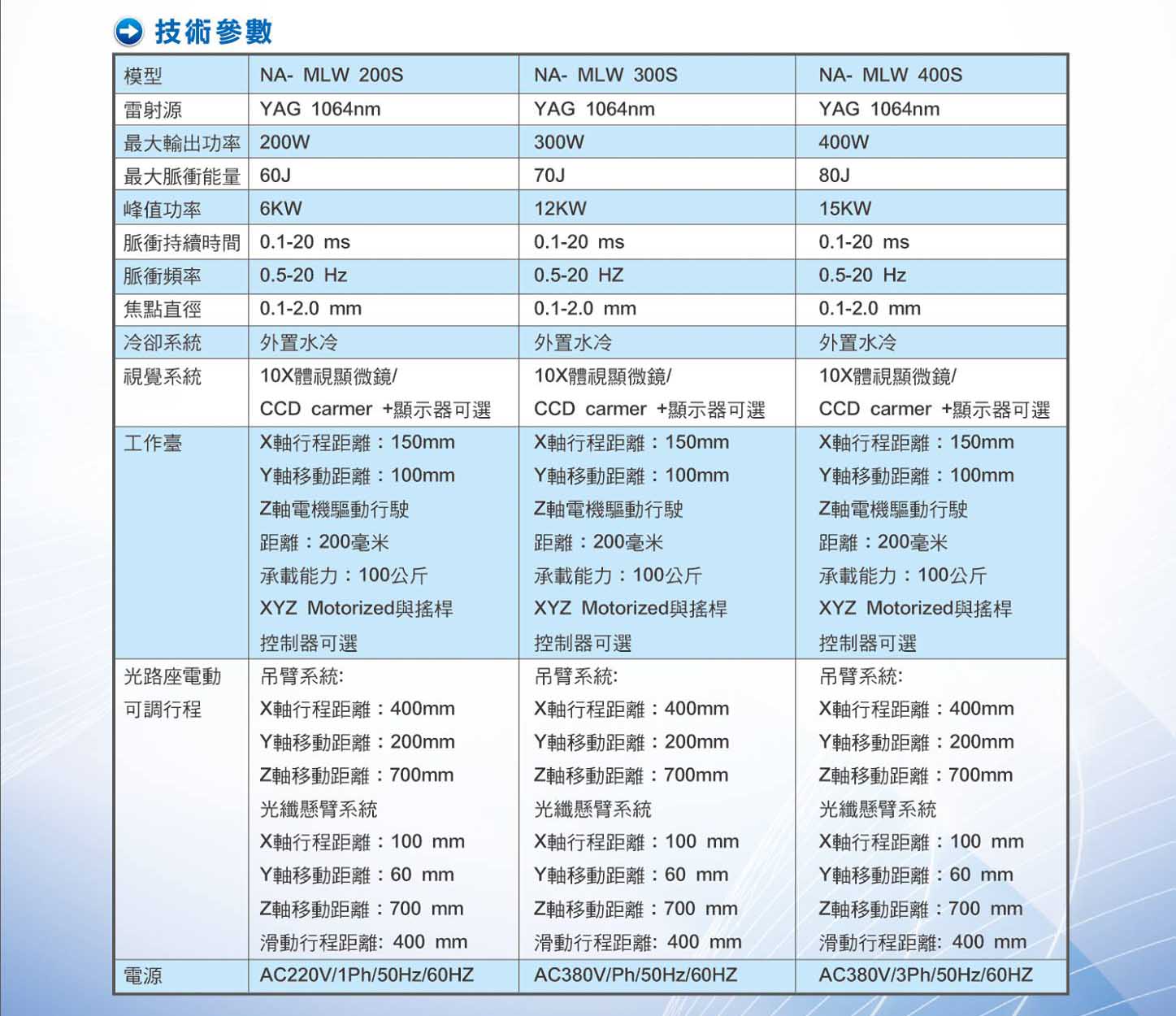

型號

NA- MLW 200S

NA- MLW 300S

NA- MLW 400S

雷射源

YAG 1064nm

YAG 1064nm

YAG 1064nm

最大輸出功率

200W

300W

400W

最大脈衝能量

60J

70J

80J

峰值功率

6KW

12KW

15KW

脈衝持續時間

0.1-20 ms

0.1-20 ms

0.1-20 ms

脈衝頻率

0.5-20 Hz

0.5-20 HZ

0.5-20 Hz

焦點直徑

0.1-2.0 mm

0.1-2.0 mm

0.1-2.0 mm

冷卻系統

外置水冷

外置水冷

外置水冷

視覺系統

10X體視顯微鏡/

CCD carmer +顯示器可選

10X體視顯微鏡/

CCD carmer +顯示器可選

10X體視顯微鏡/

CCD carmer +顯示器可選

工作臺

X軸行程距離:150mm

Y軸移動距離:100mm

Z軸電機驅動行駛

距離:200毫米

承載能力:100公斤

XYZ Motorized與搖桿

控制器可選

X軸行程距離:150mm

Y軸移動距離:100mm

Z軸電機驅動行駛

距離:200毫米

承載能力:100公斤

XYZ Motorized與搖桿

控制器可選

X軸行程距離:150mm

Y軸移動距離:100mm

Z軸電機驅動行駛

距離:200毫米

承載能力:100公斤

XYZ Motorized與搖桿

控制器可選

光路座電動可調行程

光纖懸臂系統

X軸行程距離:100 mm

Y軸移動距離:60 mm

Z軸移動距離:700 mm

滑動行程距離: 400 mm

光纖懸臂系統

X軸行程距離:100 mm

Y軸移動距離:60 mm

Z軸移動距離:700 mm

滑動行程距離: 400 mm

光纖懸臂系統

X軸行程距離:100 mm

Y軸移動距離:60 mm

Z軸移動距離:700 mm

滑動行程距離: 400 mm

電源

AC220V/1Ph/50Hz/60HZ

AC380V/Ph/50Hz/60HZ

AC380V/3Ph/50Hz/60HZ


雷射焊補特性 | 億權科技

  • 高精度、省時、易操作。
  • 無熱應力問題、焊後母材不變形。
  • 深溝、精鑄件氣孔、超精密部位皆可和補。
  • 不同材質金屬皆可焊接


YAG 雷射焊補機行業應用和適用材料 | 億權科技

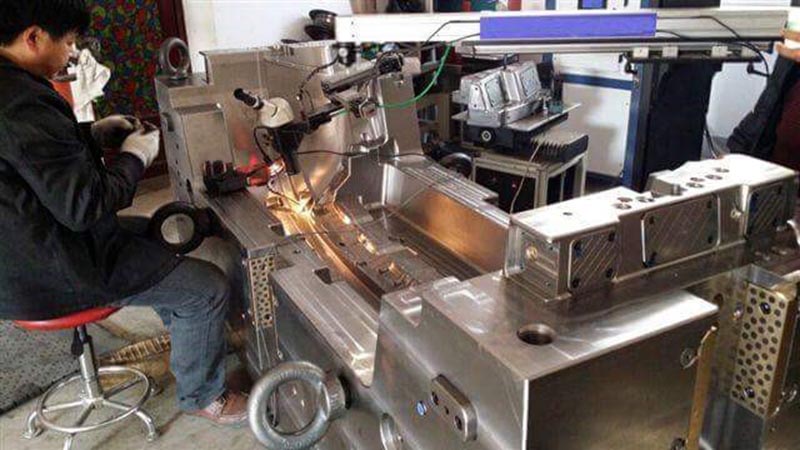

YAG 光纖式雷射焊補機適合大、中、小型模具的補焊和產品焊接。普遍應用於機殼、汽車、輪胎、輪船、大型家電塑膠外殼、汽車配件、軸承、工程機械等模具製造和成型行業。可補焊各種模具鋼、不鏽鋼、碳鋼、貴金屬及極硬材料等。壓鑄、模具的修補及配件、精密衝壓件的焊接、脫蠟鑄件、鋁鑄件、不鏽鋼產品砂孔修補。

YAG 雷射焊補機行業應用和適用材料 | 億權科技
