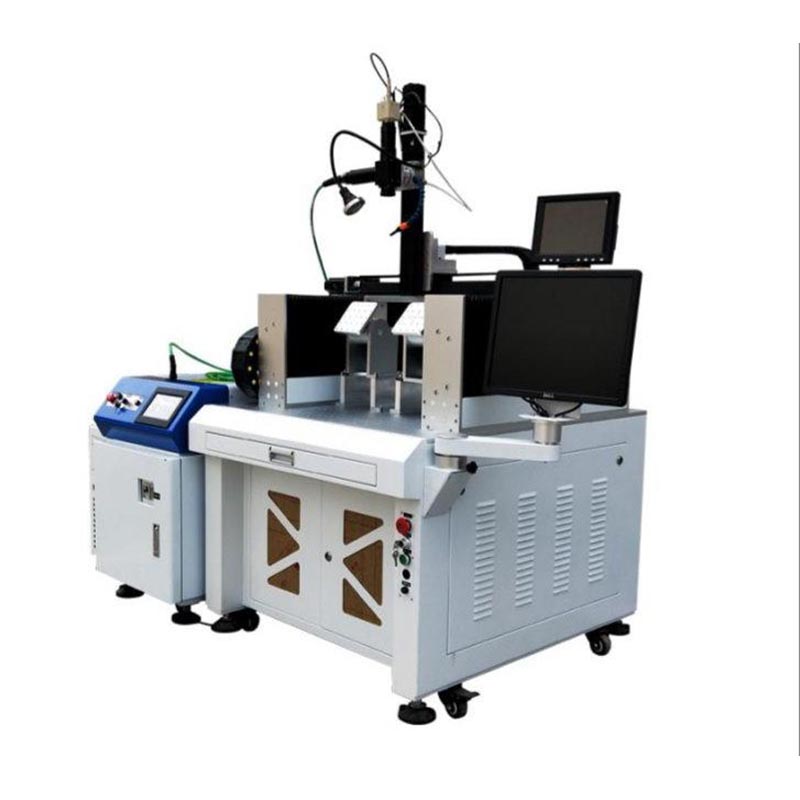

PFLW自動化YAG雷射焊接機~一台您能讓您省心，省時，省力的高精密度的雷射機
YAG自動化雷射焊接機適用於水壺、真空杯、不銹鋼碗、感測器、鎢絲、大功率二極體、鋁合金、筆記本、電腦外殼、手機電池、門把手、模具、電器配件、濾清器、油嘴、不銹鋼製品、高爾夫球頭、鋅合金工藝品等焊接。
可焊接圖形有：點、直線、圓、方形或由AutoCAD軟體繪製的任意空間圖形。
ND YAG 雷射源
YAG自動化雷射焊接機 PFLW-600A-1
PFLW-600A-1
序號
技術指標
1
焊接鐳射參數
鐳射類型/波長：
固體/1064nm
2
光纖分光數
1路（最多4路）
3
工作物質
Nd:YAG
4
能量穩定性
±3%
5
回饋方式
能量負反饋
6
光纖耦合率
600um光纖耦合率85%以上
7
調振腔體
鍍金腔體
8
晶體棒
Ф8
9
輸出功率
600W
10
單點最大能量
100J
最大鐳射峰值功率
9.9KW
11
脈衝重複頻率
0Hz≦F≦100Hz
12
脈衝寬度
0.3-20ms連續可調
13
最小聚焦光斑直徑
0.7mm
14
冷卻系統
冷卻方式
內迴圈水冷
15
系統屬性
系統供電
三相380V AC 50Hz
最大輸入電流
41A
最大功率
21KW
環境要求
溫度15-35℃，濕度≦70%
16
控制方式
最大32種工作方式可設定並存儲，並通過外部介面進行隨機切換
功率波形可設定
32組
功率檢測
即時回饋
能量上下限設置
可設定
YAG自動化雷射焊接機 PFLW-300A-1
PFLW-300A-1
序號
技術指標
1
焊接鐳射參數
鐳射類型/波長：
固體/1064nm
2
光纖分光數
1路（最多4路）
3
工作物質
Nd；YAG
4
能量穩定性
±3%
5
回饋方式
能量負反饋
6
光纖耦合率
600um光纖耦合率85%以上
7
調振腔體
鍍金腔體
8
晶體棒
Ф7
9
輸出功率
300W
10
單點最大能量
70J
最大鐳射峰值功率
8KW
11
脈衝重複頻率
0Hz≦F≦100Hz
12
脈衝寬度
0.3-20ms連續可調
13
最小聚焦光斑直徑
0.6mm
14
冷卻系統
冷卻方式
內迴圈水冷
15
系統屬性
系統供電
三相五線380V AC 50Hz 4KW；
最大輸入電流
16A
最大功率
11KW
環境要求
溫度15-35℃，濕度≦70%
16
控制方式
最大16種工作方式可設定並存儲，並通過外部介面進行隨機切換
功率波形可設定
16組
功率檢測
即時回饋
能量上下限設置
可設定
PFLW-150A-1
序號
技術指標
1
焊接鐳射參數
鐳射類型/波長：
固體/1064nm
2
光纖分光數
1路（最多6路）
3
工作物質
Nd：YAG
4
能量穩定性
±3%
5
回饋方式
能量負反饋
6
光纖耦合率
400um光纖耦合率85%以上
7
調振腔體
鍍金腔體
8
晶體棒
Ф6
9
輸出功率
150W
10
單點最大能量
40J
最大鐳射峰值功率
6KW
11
脈衝重複頻率
0Hz≦F≦100Hz
12
脈衝寬度
0.3-20ms連續可調
13
最小聚焦光斑直徑
0.4mm
14
冷卻系統
冷卻方式
內迴圈水冷
15
系統屬性
系統供電
三相380V AC 50Hz
最大輸入電流
11A
最大功率
6KW
環境要求
溫度15-35℃，濕度≦70%
16
控制方式
最大16種工作方式可設定並存儲，並通過外部介面進行隨機切換
功率波形可設定
16組
功率檢測
即時回饋
能量上下限設置
可設定
YAG自動化雷射焊接機 PFLW-150A-1
