• 光纖振鏡雷射焊接機

光纖振鏡雷射焊接機

採用振鏡掃描法,焊接速度快,精度高,光束模式好,適用於各種零件的精密激光點焊。在單點焊期間,由於空行程定位時間大大減少,因此工作效率是普通激光點焊的4-10倍。
型號 : NACO-SLW

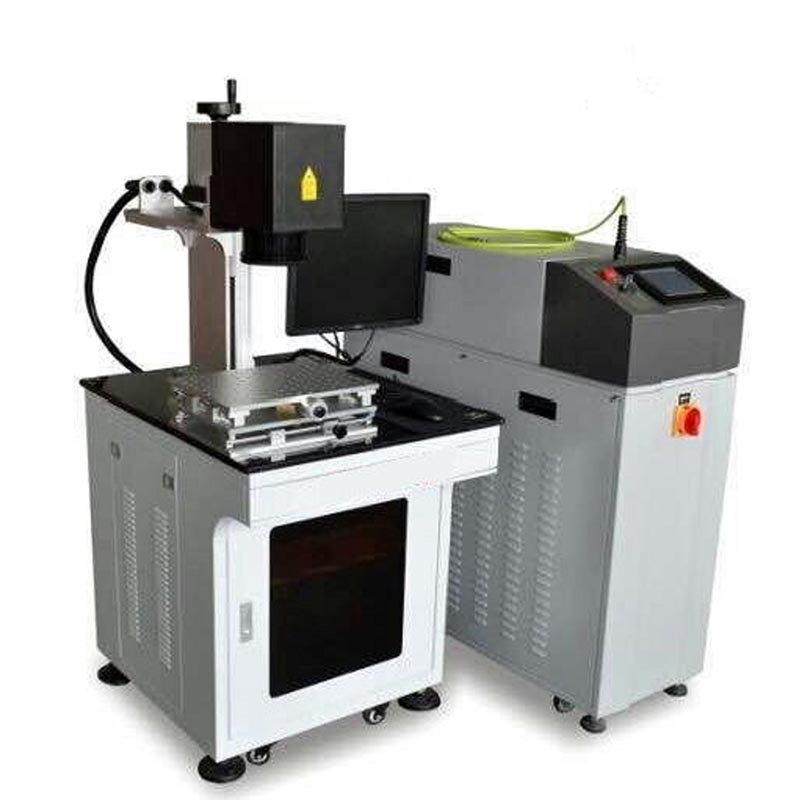

光纖傳輸振鏡掃描雷射焊接機 | 億權科技

光纖傳輸振鏡式雷射焊接機又常稱為振鏡雷射焊接機、振鏡掃描式雷射焊接機、掃描式雷射焊接機、振鏡掃描式雷射點焊機、高速雷射焊接機等。

光纖傳輸振鏡掃描雷射焊接機的雷射通過振鏡擺動實現雷射點的快速移動,所以可在焊接範圍之內的焊接平面上可實現任意圖形的高速度高精度的點焊和連續焊,因此比傳統的自動焊接機通過步進伺服電機傳動移動工件焊接,焊接速度上有極大的提高(5倍以上),其掃描速度高達7米/s,焊點10個/s。

 該光纖傳輸振鏡式焊接機由YAG固體雷射器、雷射電源、光學掃描系統、平場聚焦系統、電腦及可程式設計控制器、製冷系統、雷射指示系統、操作機櫃及三軸精密數控工作臺等組成。在配備專用的鐳射焊接軟體後,焊接點或圖形可在軟體中直接輸入、編輯,也可將AutoCAD、CoreIDRAW等其它軟體編輯的點或圖形通過該軟體進行處理。

光纖傳輸振鏡雷射焊接機主要應用領域 包括手機遮罩罩、金屬手機外殼、金屬電容器外殼、MP3、MP4外殼、硬碟、微電機、感測器;動力電池,超級電容器,電池極耳焊接,光通訊器件等焊接,以及其他相干產品的高速點焊及連續焊、密封焊。

光纖傳輸振鏡掃描鐳射焊接機 | 億權科技


技術參數:

NACO-SLW100

NACO-SLW200

NACO-SLW300

最大鐳射功率

100W

200W

300W

鐳射波長

1064nm

最大脈衝能量

60J

70J

80J

焊接頻率

50Hz

脈衝寬度

0.1-20ms

鐳射焊接深度

1.0mm

1.2mm

1.5mm

光纖直徑

0.4/0.6 mm

整機耗電功率

8KW

10KW

12KW

電力需求

AC220V±10%/3Ø                 AC220V±10%/3Ø                AC380V/3Ø

控制系統

PLC 或者PC

冷卻系統

外置水冷AC220V±10%


光纖振鏡雷射焊接機採用振鏡掃描法,焊接速度快,精度高,光束模式好,適用於各種零件的精密激光點焊。

在單點焊期間,由於空行程定位時間大大減少,因此工作效率是普通激光點焊的4-10倍。



1.光電轉換效率高、耗低,可為用戶節省大量成本。

2.專用的控制軟件,易於操作並兼容多種格式文件。

3.採用光纖傳輸光束質量更好,轉換效率高焊點均勻透光後焊點更美觀。

4.焊接速度快、定位精度高操作簡便維修方便質量穩定。
