• 吊臂式雷射焊補機

吊臂式雷射焊補機

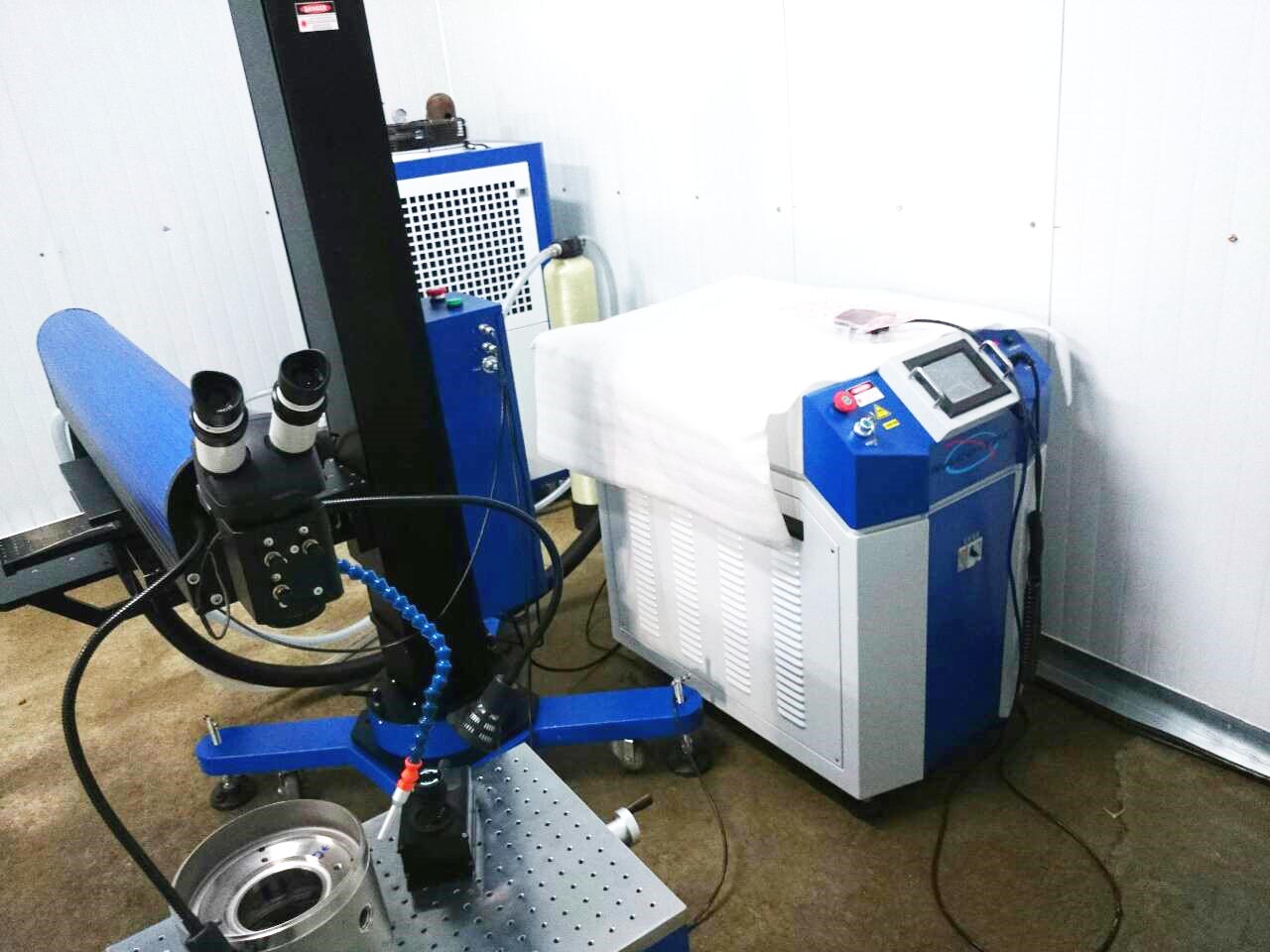

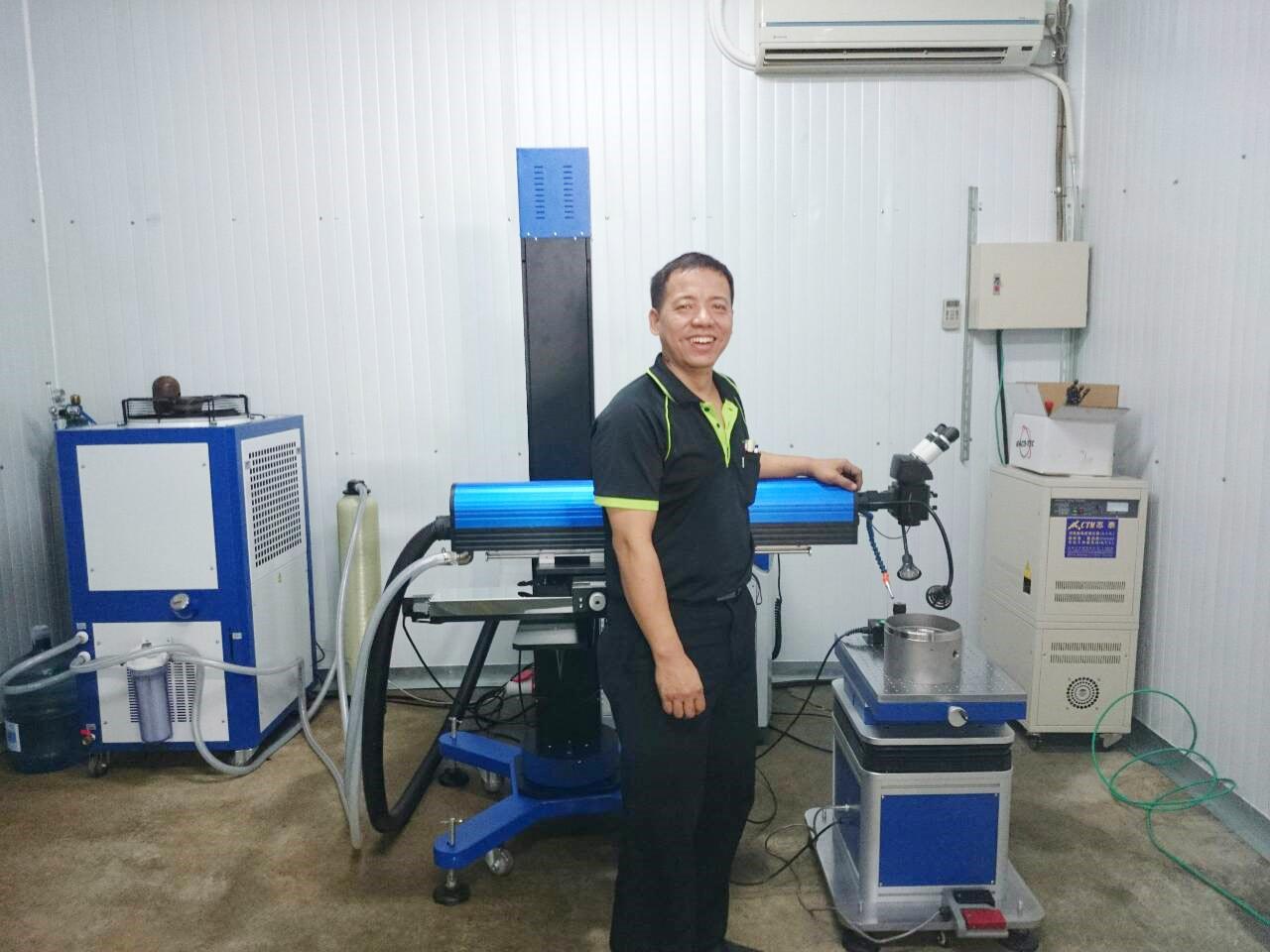

吊臂式雷射焊補機 這款可移動式吊臂系統由三軸遙桿電動控制,平移速度可調,採用進口電機確保修補模具的精度,Z軸可360度旋轉,補焊半徑1.5米,可修補數噸級的大型模具,並且本設備裝有減振腳輪和自平衡腳座,移動、固定都很方便,可以移至射出機旁直接補焊,無需拆模。三維工作臺可承重100公斤,升降電動控制,雷射頭可360度旋轉,便於焊接任何角度。
型號 : NA-MLW-200S,NA-MLW-300S,NA-MLW-400S

吊臂式雷射焊補機 | 億權科技

吊臂式雷射焊補機 這款可移動式吊臂系統由三軸遙桿電動控制,平移速度可調,採用進口電機確保修補模具的精度,Z軸可360度旋轉,補焊半徑1.5米,可修補數噸級的大型模具,並且本設備裝有減振腳輪和自平衡腳座,移動、固定都很方便,可以移至射出機旁直接補焊,無需拆模。三維工作臺可承重100公斤,升降電動控制,雷射頭可360度旋轉,便於焊接任何角度。

吊臂式雷射焊補機 | 億權科技 1


優點:

引進德國技術,整機人性化設計,更適合各種大、中型模具的修補。

1.採用優質金屬鍍金聚光腔體,反射率高、耐腐蝕、耐高溫、壽命5年-(需定期更換純淨水),氙燈壽命4-500萬次以上。

2.採用最先進高速液晶電子快門濾光自動保護係統,消除了在工作時光對眼睛的刺激。帶十字光標的立體顯微鏡,焊接位置放大10倍。十字光標中心與雷射射光斑中心重疊,易於定位。

3.大功率一體式冷水機,保證整機長時間大功率穩定的工作狀態。

4.參數調節採用智慧化手柄遙杆控製,操作簡單、快捷。

5. 可隨意調整焊接角度位置,適合各種模具的補焊。

吊臂式雷射焊補機 | 億權科技 2吊臂式雷射焊補機 | 億權科技 3




NA-MLW200S

NA-MLW300S

NA-MLW400S

   雷射波長

1064nm

   最大雷射功率

200W

300W

400W

   焊接頻率

20Hz

20Hz

30Hz

   脈衝寬度

0.5-20ms

0.5-20ms

0.5-20ms

   雷射焊接深度

1mm

2mm

2mm

   光斑大小 電動控制

0.2-2.0mm

0.25-2.0mm

0.3-2.0mm

   工作臺承重

100kg

100kg

100kg

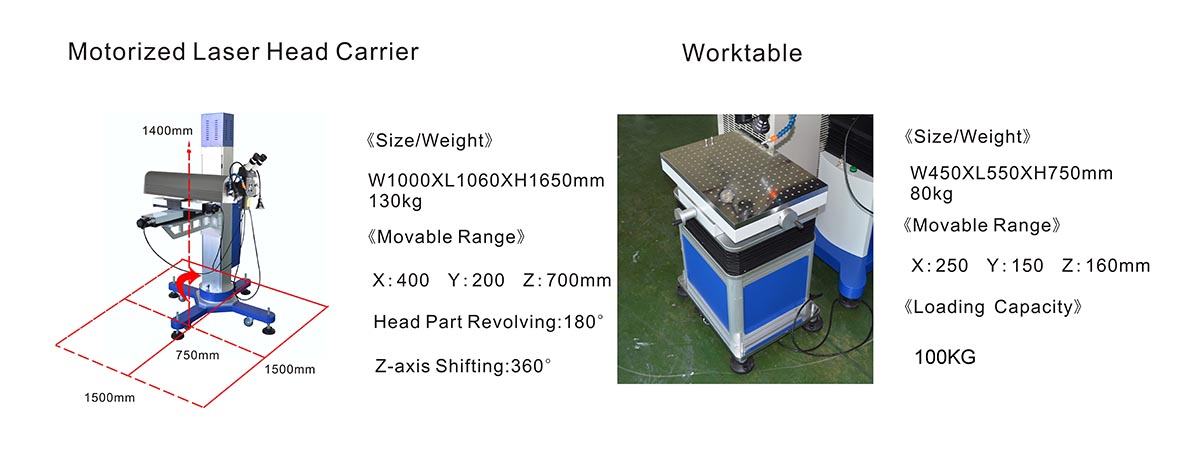

   吊臂三軸行程

X:400 / Y:200 / Z:700 (mm)

   工作臺三軸行程

X:250 / Y:150 / Z:160(mm)

   整機峰值功率

7KW

12KW

15KW

   電力需求

AC220V/60Hz /1Ø

AC380V/60Hz /3Ø

AC380V/60Hz /3Ø

   鐳射控制係統

觸控屏

   冷卻係統

外置水冷


行業應用和適用材料:

適合大、中、小型模具的補焊和產品焊接。普遍應用於機殼、汽車、輪胎、輪船、大型家電塑膠外殼、汽車配件、軸承、工程機械等模具製造和成型行業。可補焊各種模具鋼、不鏽鋼、碳鋼、貴金屬及極硬材料等。壓鑄、模具的修補及配件、精密衝壓件的焊接、脫蠟鑄件、鋁鑄件、不鏽鋼產品砂孔修補。
