• 光纖雷射焊接機 SW-FLW

光纖雷射焊接機 SW-FLW

● 採用的能量負反饋技術使鐳射輸出的能量具有良好的重複性,保證每次輸出的鐳射能量穩定。穩定性±3%內。
● 在工件的焊接過程當中,依據工件的外形和材料,調節鐳射能量的輸出波形,可以極大的改善焊接品質。
● 通過能量分光或時間分光,實現同時焊接或分時焊接,最多可選配4路光纖,增加加工的自由度,提高生產效率。
● 豐富的I/O介面。
● 主要部件選用高品質進口元器件,保證產品的可靠性。
● 焊接參數可保存,存儲空間可任意擴展,具有友好的人機界面。
型號 : SW-FLW200/300

光纖雷射焊接效果:

鐳射輸出部件結構小巧,鐳射通過光纖線纜可以實現柔性遠距離傳輸,易於集成到現有的自動線上,從而實現自動化生產。

使用先進的鐳射功率即時回饋控制系統,避免因電網波動、水溫波動、氙燈老化等原因造成的對鐳射能量的影響。

可以進行時間或能量分光,適合多種不同的應用場合,可進行遠距離焊接,多工位同時加工。

經光纖傳輸後的鐳射光束品質好,光斑細、能量分佈均勻,焊點大小均勻,深度一致。

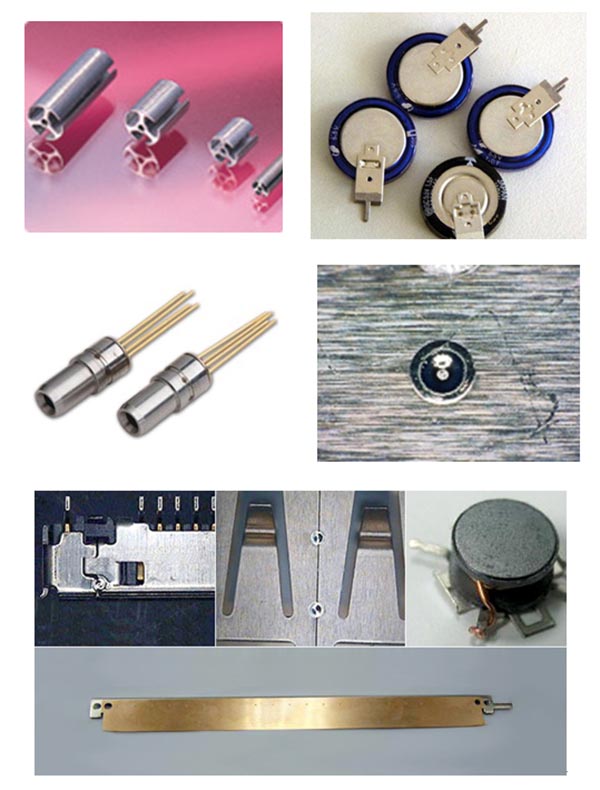

光纖雷射焊接樣品:

光纖雷射焊接樣品 | 億權科技


雷射器

YAG 金屬雷射器

波長

1064nm

泵浦源

氙燈

最大功率

300W / 400W

最大單脈衝能量

70J / 100J

鐳射能量

不穩定性

< 3%

分光方式

能量分光 / 時間分光

光纖芯徑

直徑0.6mm

光纖規格

SI;GI

光纖數量

最多4分支

控制系統

觸控屏

脈衝寬度

0.120.0ms

連續頻率

0100Hz

焊點大小

0.42.0mm

焊接深度

0.12.0mm

瞄準定位

紅光指示

回饋方式

電流回饋或能量回饋

冷卻系統

分體式外迴圈水冷

冷卻功率

3HP冷水機

外形尺寸

(長×寬×高)1250mm X 680mm X 1150mm

鐳射主機

電力系統

380VAC/50H60Hz/12KW(300W) / 18KW(400W)

耗材

氙燈、濾芯、

保護鏡片、保護氣

可選配件

聚焦鏡頭、CCD觀察器、專用工作臺

光纖雷射焊接機行業應用:

適用行業:各種精度高,焊接要求高的行業,比如:光通訊;新能源;電池,電機,醫療器械等,還有不易用固定光路焊接機實現的大型、複雜工件。

適用材料:模具鋼、碳鋼、普通合金鋼、冷作高合金鋼、熱鍛高合金鋼、含鎳工具鋼、不銹鋼、高級鋼、高韌鋁合金、銅合金、鈹銅、紫銅和極硬合金材料,HASTALLY鎳合金,冷鍛鋼,鈦、鎳、錫、銅、鋁、鉻、鈮、金、銀等多種金屬及其合金。

實例應用:微電子元件、精密零件、高階數位元件、光纖連接器、醫療器械等焊接。
